6000 BPH Automated Beverage Bottling Equipment Mycie Napełnianie maszyny zamykające

Część pierwsza. Lista sprzętu i oferta cenowa

1. Opis projektu

Ø Produkt: sok

Ø Nazwa projektu: Linia do produkcji i rozlewu soków

Ø Projekt jednoczy: Gongda Machine Co., Ltd, Shandong (Chiny)

Ø Butelka: 1500 ml, 750 ml, 300 ml do PET

Ø Pojemność: 6000 BPH na bazie butelki 500 ml

2. Lista urządzeń i oferta

Uwaga

1. Warunki płatności: 30% T / T po podpisaniu umowy, 70% przed wysyłką.

2. Cena nie obejmuje rurociągu, przenośników. Cena rurociągu i przenośnika zostanie potwierdzona po potwierdzeniu układu.

3. Ważność oferty: 30 dni od tej daty wystawienia.

4. Dostawa: 60 dni roboczych po otrzymaniu zaliczki.

Wsparcie techniczne i serwis

1. Produktom najwyższej jakości towarzyszą usługi na najwyższym poziomie. Sprzedawca odpowiada kupującemu w ciągu 8 godzin od otrzymania korespondencji kupującego. W przypadku zamówienia usługi na miejscu nabywcy, sprzedawca wysyła techników, którzy zwykle dostaną się na stronę nabywcy zgodnie z wyznaczonym czasem przez obie strony.

2. Sprzedawca powinien zapewnić szkolenie i instalację na stronie nabywcy, ale kupujący powinien zapłacić za zakwaterowanie, bilet lotniczy, wizę i wynagrodzenie inżyniera sprzedającego.

3. Gwarancja jakości: 12 miesięcy.

Część druga. Wprowadzenie do urządzeń

Kocioł syropowy

Ten sprzęt jest jednym z niezbędnych urządzeń w branży napojów, żywności i medycyny. Może całkowicie zakończyć prace, takie jak gotowanie syropu, chłodzenie i przechowywanie w jednym ciele.

Zbiornik do mieszania wstępnego

To urządzenie jest asystentem do mieszania soku z wodą. Służy do mieszania syropu i innego rodzaju płynu. Wykonany jest z super stali nierdzewnej. Ma ładną perspektywę, bezpieczeństwo, higienę i tak dalej.

Filtr syropu

Ta maszyna jest odpowiednia do usuwania ciał stałych ze świeżego mleka, syropu, napojów i dowolnych płynów. Dwa filtry mogą się wzajemnie zmieniać; nie ma potrzeby zatrzymywania maszyny podczas zmiany siatki filtru, a także nadaje się do pracy przez długi czas.

Homogenizator

Homogenizator wysokociśnieniowy i wysokociśnieniowa pompa tłokowa są zasilane

skrzynia biegów i mechanizm przenoszenia materiału. Silna siła ścinająca, uderzenie i

kawitacje można wytwarzać pod wpływem wysokiego ciśnienia, tak aby uzyskać mikronizację

materiały ciekłe lub cząstki nośnika cieczy.

Ciśnienie 40mpa

Moc 22 kW / h

Wymiar 1050 * 1250 * 1350 mm

NW 1250 kg

Degasser próżniowy

Degasser jest jednym z niezbędnych urządzeń do produkcji soku owocowego lub herbaty owocowej. Stosowany jest głównie do odgazowania homogenizowanego soku w warunkach próżni i do zapobiegania utlenianiu soku, a następnie do przedłużenia żywotności soku.

Wydajność: 3000L / H

Próżnia robocza 0,05-0,08 mpa

Wymiar dia 800 * 2560mm

Moc 5,2 kW

NW 1250 kg

Pasteryzator soku

Przyjęcie techniki spawania metodą lustrzaną, mało resztek cieczy.

Połącz z rurą falistą, zmniejsz ciśnienie odkształcenia na gorąco.

Ciecz wraca do rurociągu na wypadek, gdyby nie była całkowicie pasteryzowana.

Kołnierze łączące aseptyczne zawory napełniające i rurociągi są

chronione parą.

Kontrola w czasie rzeczywistym powierzchni cieczy i temperatury.

Wydajność: 3000L / H

Temperatura wlotu soku: 25 ℃

Temperatura wylotowa soku: ≤ 45 ℃

Temperatura pasteryzowania: 115 ℃ ~ 135 ℃

Zużycie pary: 60 kg / H

Rozmiar urządzenia: 800 * 700 * 1500mm

Przenośnik powietrza

Charakterystyki strukturalne

☉ Kanał powietrzny ze stali nierdzewnej i kanał nadmuchu powietrza.

☉ Tablica ugięcia, rozprowadzić powietrze w przenośniku, aby uzyskać jak najlepszy przepływ powietrza.

☉ System transportowy nie wymaga wiele konserwacji lub naprawy, transport odbywa się automatycznie.

☉ Wysoka prędkość przenoszenia, równomierne przenoszenie bez zarysowań.

☉ Bezpieczne działanie, stabilna praca.

Główny parametr

☉ Objętość butelki: 200-1500 ml

☉ Buton przekazujący zwrotnego anioła: <15 ℃

☉Bottle neck: regulowany

☉ Główne części: dmuchawa (produkt joint venture, z systemem filtracji powietrza)

Butelka un-scrambler

Wprowadzenie :

Seria LP-Scrambler to urządzenie do kolokacji butelek o zaawansowanej na skalę międzynarodową technologii windy poziomowej, opracowanej na podstawie wprowadzonej technologii, z uwzględnieniem skłonności krajowych zakładów do napełniania napojów w kierunku szybkiej produkcji.

Maszyna do ciała ma kształt beczki, z regulowanymi końmi w dolnej części zaokrąglenia zewnętrznego, aby dostosować wysokość i poziom maszyny. Wewnętrzna i zewnętrzna obrotowa lufa są umieszczane wokół dwurzędowych łożysk wewnątrz maszyny. Zewnętrzna wewnętrzna obrotowa lufa jest wyposażona w zbiornik na butelkę, a wewnątrz w równoważną windę. Odpowiedni dystrybutor butelek jest również wyposażony w lufę zewnętrzną. Wieża parasola jest wyśrodkowana w maszynie. Butelki są przenoszone na środek maszyny przez windę po sygnałach braku butelek, spadających z wieży parasolowej na frędzle. Butelki są popychane do zbiornika na butelki za pomocą krzywek w windzie. Obieg maszyny jest trzykrotnie obsługiwany przez windę. Każda winda Butelki w dystrybutorze zostaną przetransportowane do przenośnika powietrznego przez koła gwiazdowe.

Główne cechy:

1) Zewnętrzny pojemnik, obrotowy pojemnik i części kontaktowe z butelkami wykonane są z SUS SUS304. Ramy są spawane ze stali węglowej o doskonałej jakości, z powłoką antykorozyjną i natryskową.

2) Korpus kanistra jest uszczelniony i utrzymywany z niewielkim dodatnim ciśnieniem, aby zapobiec powstawaniu pyłu.

3) Górna część kanistra wyposażona jest w zdejmowaną pokrywę, łatwa w utrzymaniu i czyszczeniu.

4) Wyposażony w wadliwe urządzenie do odrzucania butelek. Nie trzeba się zatrzymywać, aby posprzątać w zwykłym stanie. Bloki z uszkodzonych butelek w butelce. Przełącznik testowy w urządzeniu uruchomi alarm i zatrzyma maszynę. Operatorzy mogą pogłębić to zgodnie z sygnałami.

5) Specjalnie zaprojektowany zbiornik na butelki może być stosowany do butelek o małych wymiarach, bez konieczności zmiany zbiornika, aby oszczędzać inwestycję. Np. Jeśli chcesz zmienić 600ml z 500ml o tej samej średnicy, tylko o 30mm mniej, nie musisz zmieniać zbiornika, po prostu dokonaj regulacji.

6) Środek kanistra wyposażony jest w wyjście do wymiany pleśni, łatwe do demontażu i oczyszczenia zbiornika na butelki.

7) Pod kanister jest wyposażony w wyjście konserwacyjne, łatwe dla operatorów, aby skontaktować się z dnem maszyny.

8) Wyposażony w ręcznych operatorów.

9) Prefect urządzenie zabezpieczające.

10) Inspektor butelek jest wyposażony w koła gwiazdowe z napędem, aby zabezpieczyć maszynę.

11) Wyposażony w otwór do napełniania olejem, aby smarować przekładnie, łożyska i krzywki.

12) Głównym silnikiem jest SEW.

13) Główne elementy elektryczne (przemiennik częstotliwości, PLC, fotokomórki i przekaźniki) wykorzystują produkty MITSUBISHI OMRON SIEMENS.

14) System pneumatyczny wykorzystuje produkty FESTO Niemiec.

Główny parametr techniczny:

Pasteryzator butelkowy Overturn

Ta maszyna służy do sterylizacji butelek i czapek dla soku, około 30 ~ 40 sekund, czas sterylizacji może być dostosowany zgodnie z łańcuchem popytu za pomocą importowanych części, rama przyjmuje produkcję stali nierdzewnej, przedłużyć żywotność. Dotyczy to głównie herbaty, napełniania gorącym napojem i soku owocowego. Produkt po wypełnieniu i zapieczętowaniu może automatycznie obrócić o 90 °, a następnie wyrównać butelkę, aby idealnie sterylizować nasadkę wewnętrzną. Maszyna przyjmuje napęd łańcuchowy, stabilny i niezawodny, korpus bez uszkodzeń.

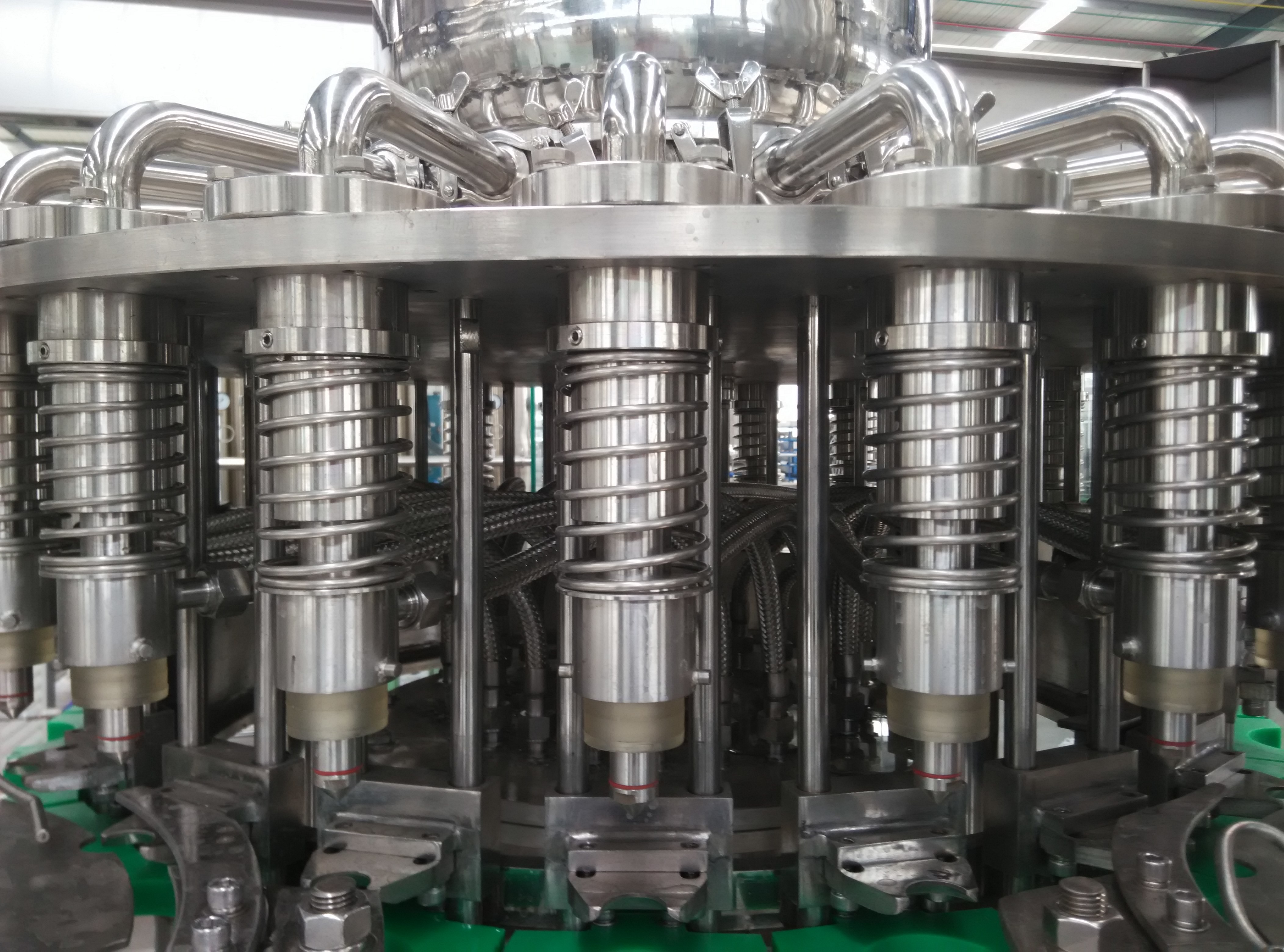

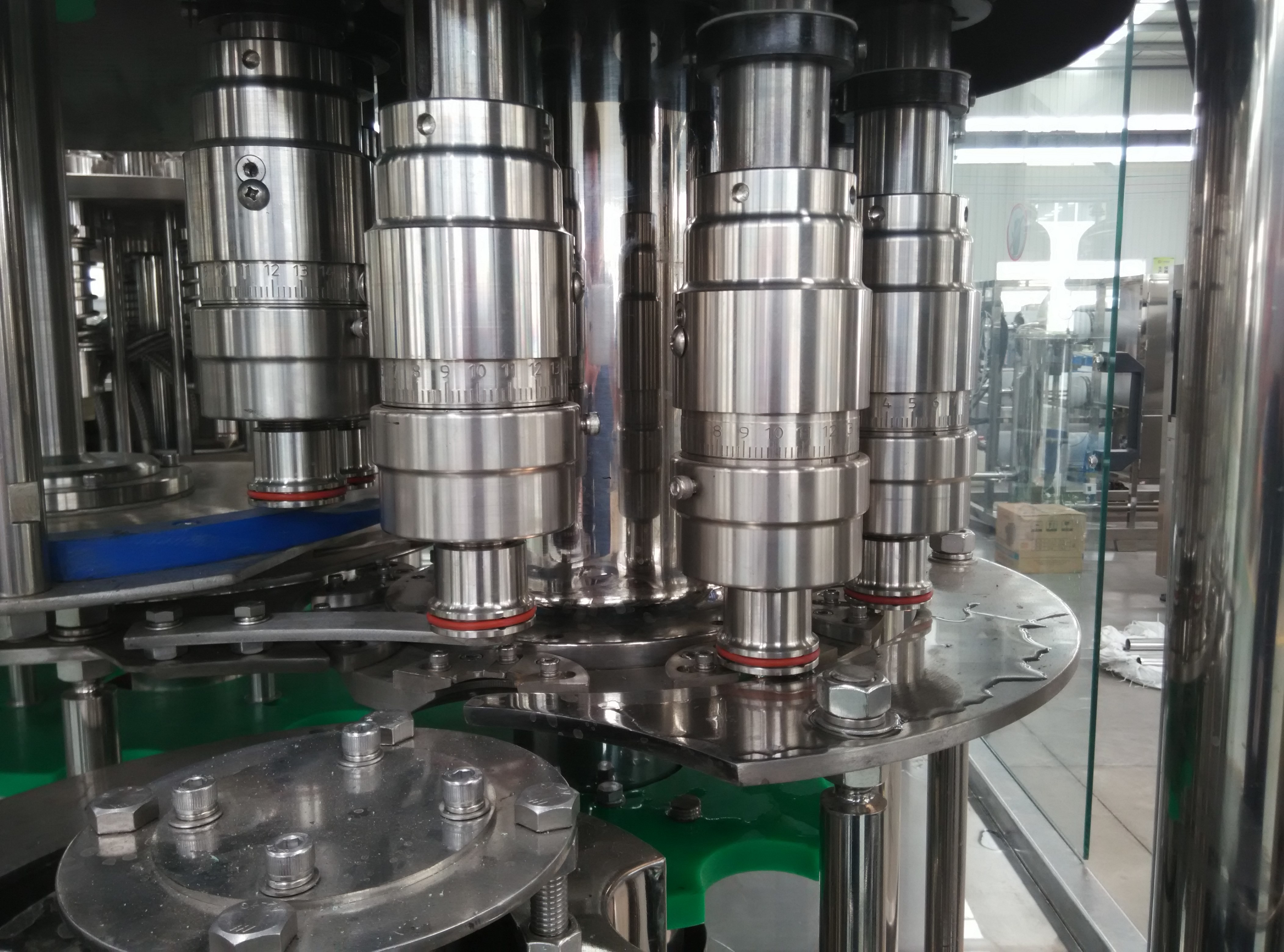

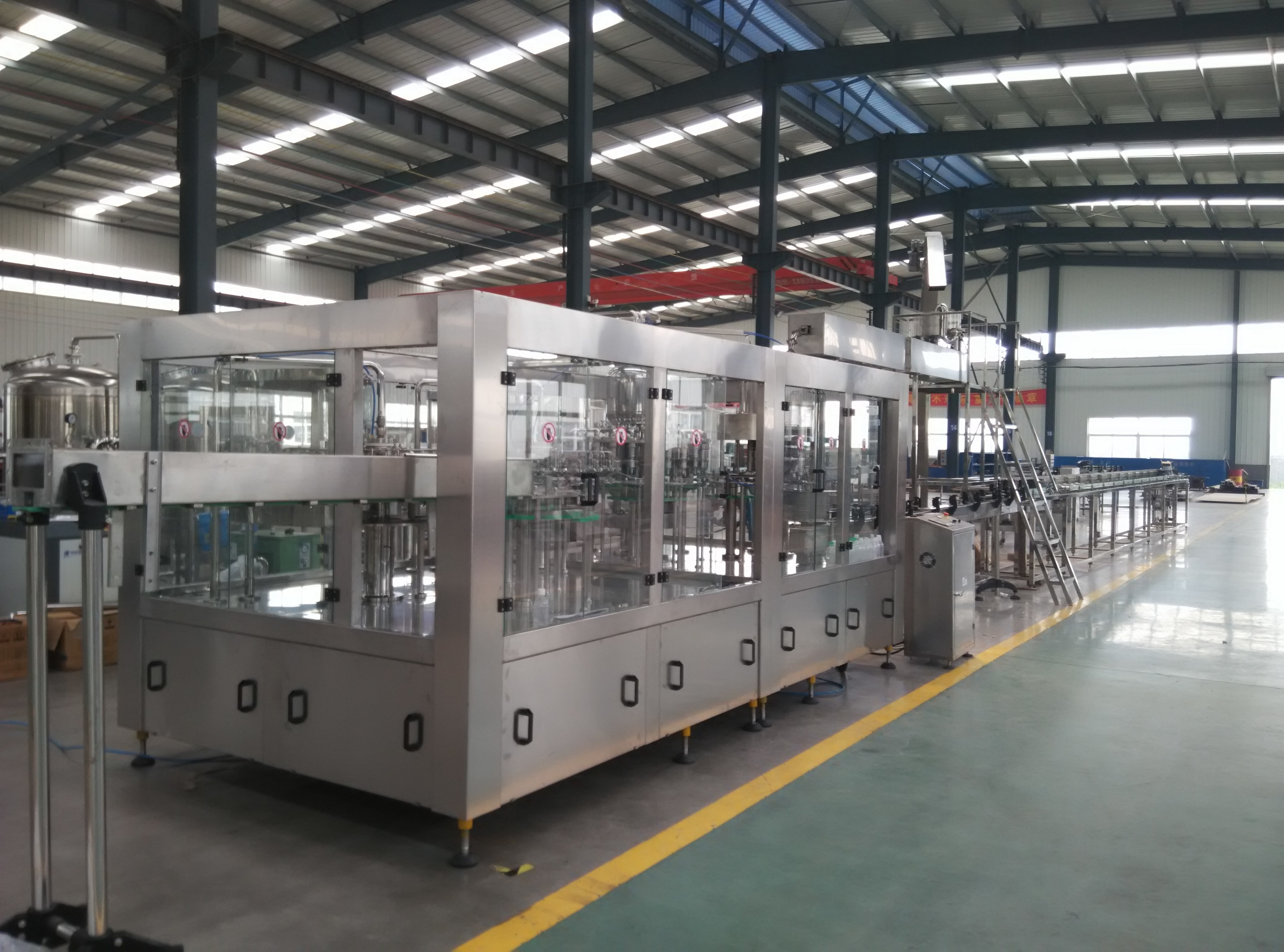

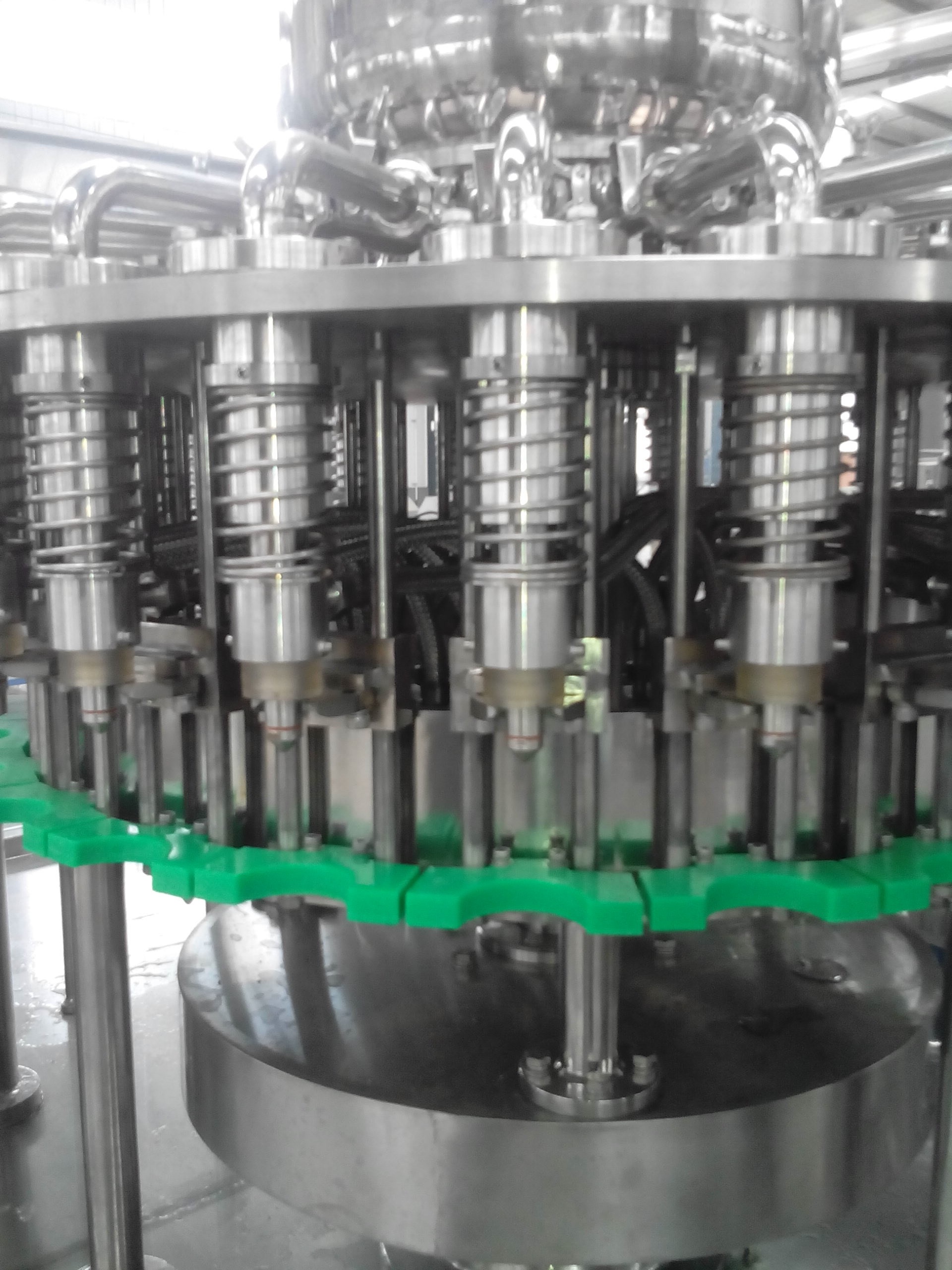

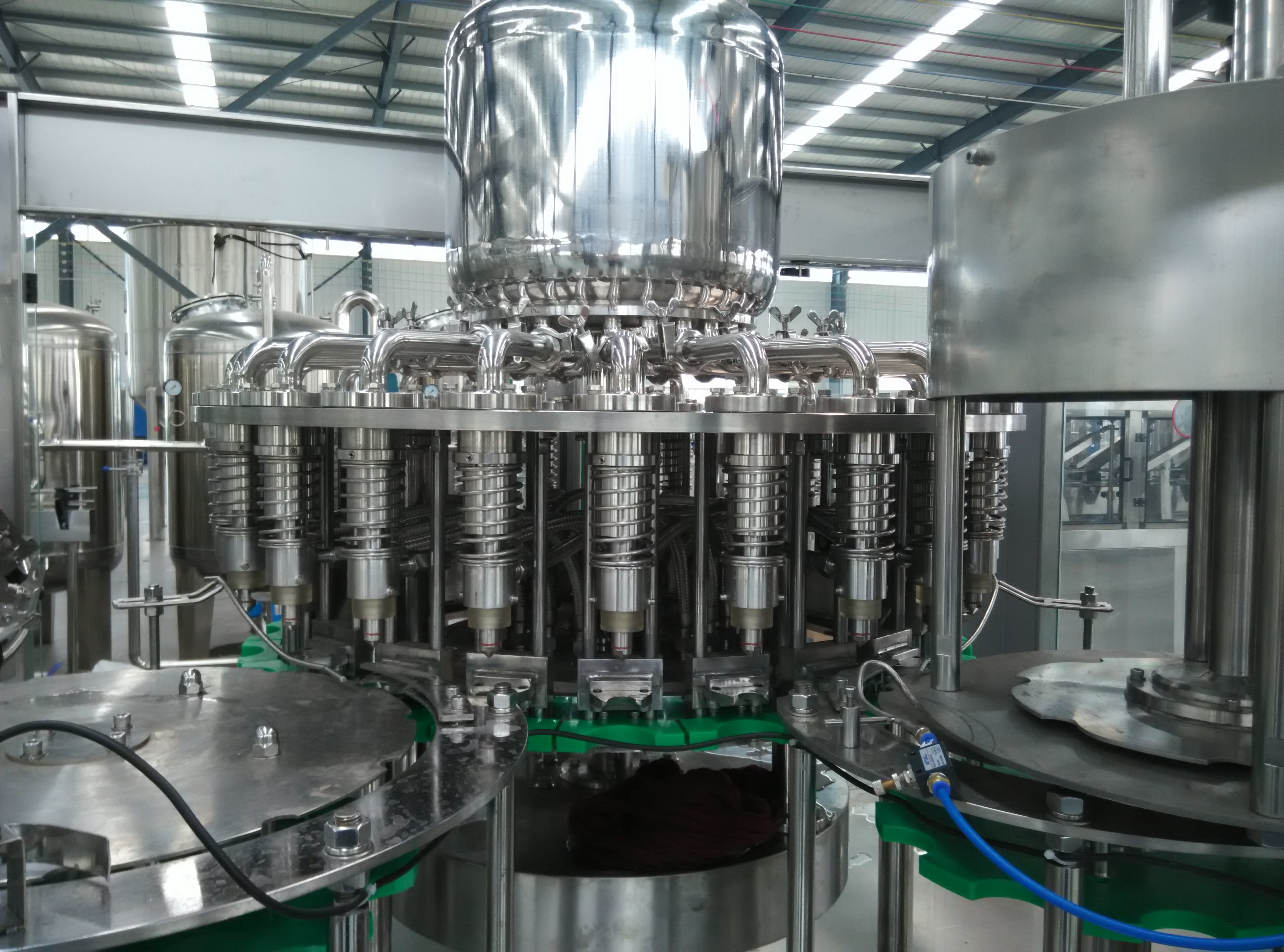

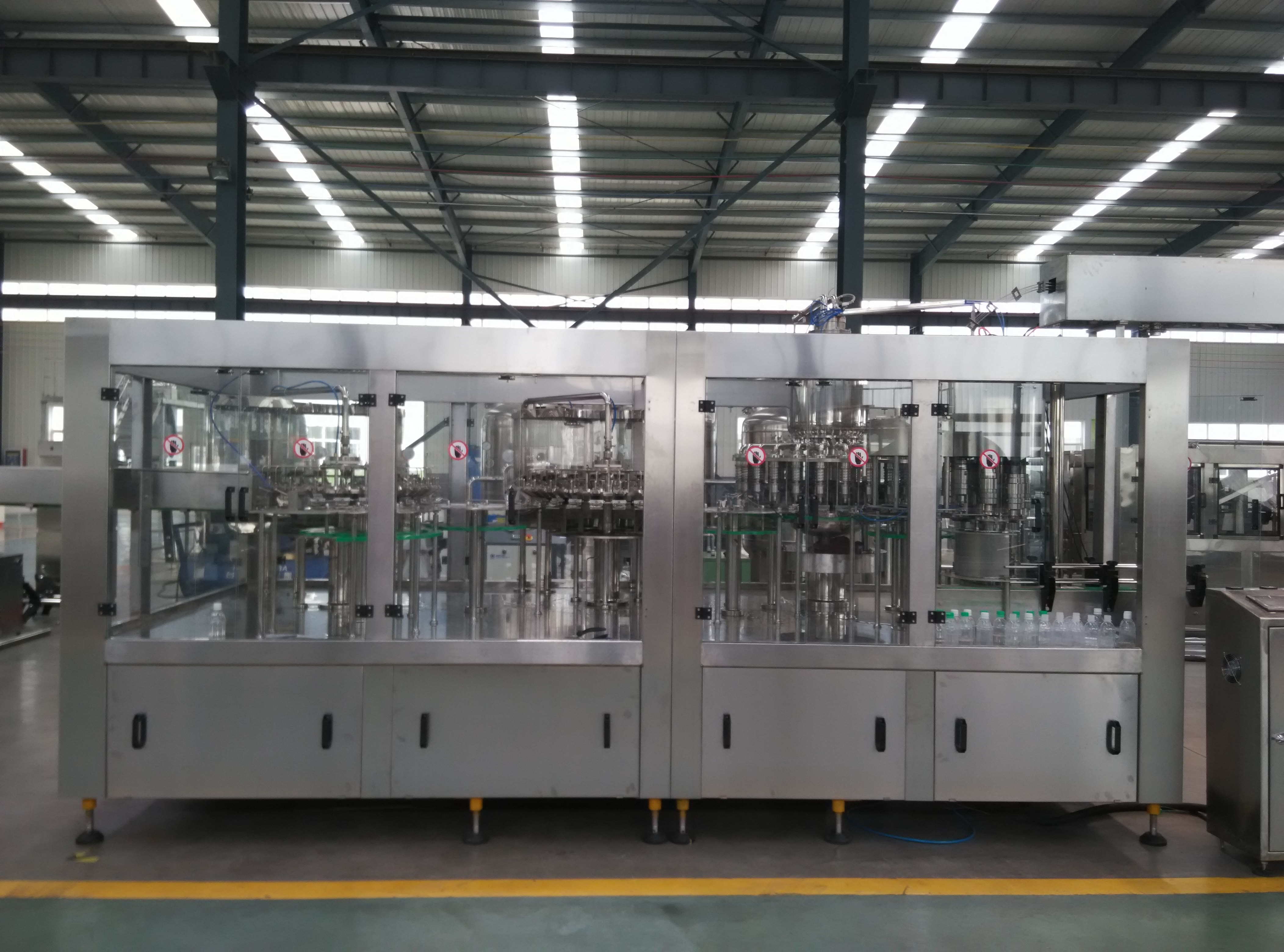

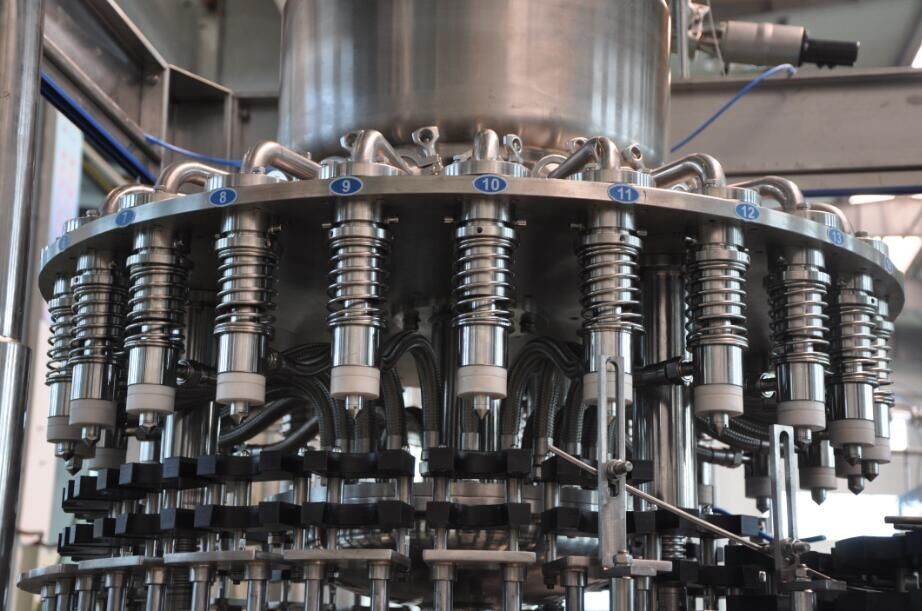

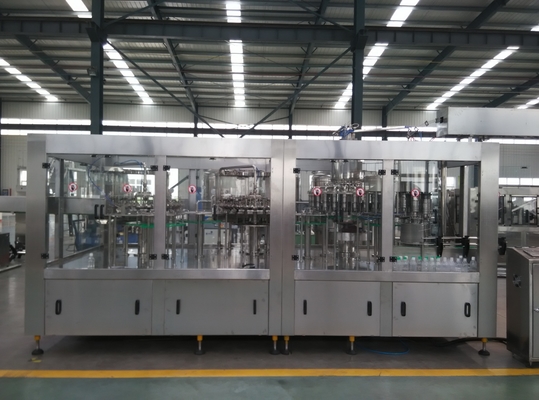

Napełnianie soku PET Butelka 3-1 monoblok

Płukanie / napełnianie / zamykanie butelek PET Urządzenie 3 w 1 to rodzaj profesjonalnego integratora napełniaczy do napełniania napojów gorących, takich jak sok itp. Jest wielofunkcyjny, który może być używany do mycia, napełniania i zamykania. Jest to rodzaj zaawansowanego integratora maszyn do napełniania, który jest innowowany zgodnie z wymogami procesu napełniania napojów bezgazowych w oparciu o import i przyswajanie zagranicznej zaawansowanej technologii. Stosuje się go głównie do mycia, napełniania i zamykania plastikowych zakrętek do wody i napojów bezalkoholowych. Jest to doskonały wybór dla dużej lub średniej wielkości fabryki napojów ze względu na rozsądną konfigurację, bezpieczeństwo działania, niezawodność pracy i łatwą konserwację.

Podstawowe cechy

• Istnieją pewne cechy, takie jak zwarta budowa, dobry kształt, wygodna obsługa, doskonała automatyzacja i słaba intensywność pracy.
• Zamiast ślimaka podającego i łańcucha przenośnika stosujemy technologię podawania butelek z przenośnikiem powietrza. Łatwo zmień zmianę butelki na części.
• Przyjmuje technologię wąskich gardeł blokujących do przenoszenia butelek. Nie reguluje wysokości sprzętu, gdy wymieniany jest typ butelki. W zależności od średnicy butelki można wymieniać odpowiednie elementy nylonowe, takie jak prowadnica ślizgacza łuku, pokrętło itp.
• Te zmywy do butelek ze stali nierdzewnej zostały specjalnie zaprojektowane i są solidne i trwałe. Nie dotyka pozycji nici z fialiną, aby uniknąć drugiego zanieczyszczenia.
• Wszystkie części bezpośrednio stykające się z materiałem są przyjmowane za pomocą stali nierdzewnej 304 ze stali nierdzewnej, bez martwego kąta. Dzięki temu można je łatwo wyczyścić.

6. Wysoka prędkość napełniania i masowe natężenie przepływu, wysoka precyzja zaworu napełniania i kontrola poziomu cieczy jest dokładna i bez strat.

Komponenty

Kompletna maszyna składa się z 6 części w następujący sposób:

• System myjący: składa się z pokrętła do mycia, miski do przekierowania wody i korytka.
• System napełniania: składa się z cylindra hydraulicznego, zaworu napełniającego, pierścienia sterującego i cylindra pneumatycznego podnoszenia.
• System capping: składa się z zakrętki, nasadki i prowadnicy
• System zasilania: przyjmuje scentralizowany model napędu, który składa się z głównych par silników i przekładni.
• System transportowy: składa się ze stołu prowadzącego, koła kciuka i łańcucha przenośnika.
• Elektryczny system sterowania: przyjmuje sterowanie prędkością częstotliwości, automatycznie steruje PLC i dotyka działania ekranu.

Główny parametr technologiczny

Główna konfiguracja dla maszyny 3 w 1

1) Materiał płukania i płyta obrotowa, stół maszyny jest ze stali nierdzewnej 304.

2) Ekran dotykowy: CYFROWY

3) PLC: MITSUBISH

4) Przełącznik fotokomórki i przełącznik zbliżeniowy: AUTONICS (Korea Południowa)

Części elektryczne i części pneumatyczne używane w maszynie 3 IN 1 są wymienione w następujący sposób:

Główne części elektryczne

• stycznik: SIEMENS
• przekaźnik termiczny: SIEMENS
• przerywacz: SIEMENS
• przekaźnik pośredni: OMRON
• Przełącznik fotokomórki i przełącznik zbliżeniowy: AUTONICS (Korea Południowa)
• Przetwornica częstotliwości: MITSUBISH
• Główne komponenty pneumatyczne: AIRTAC

Gorąca niebieska maszyna do etykietowania

Funkcje

1. Łatwe dostosowanie ostrza noża do znaków firmowych

2. Standardowe koło ssące próżniowe z materiału o wysokiej twardości; dodanie programu do obróbki fałd może zmniejszyć tarcie znaku towarowego, zapobiec generowaniu elektryczności statycznej

3. Wymiana kompatybilnych części działa w ciągu 10 minut szybkiego i sprawnego zakończenia

4. Używając ręcznie obsługiwanej tarczy, dokładnie i wygodnie dopasuj pozycję ostrza

5. Standardowe koło ssące próżniowe i firmowe elementy tnące wykorzystujące specjalny materiał o niższym stopniu ścierania i podgrzewania

6. Gdy zmienia się długość znaku towarowego, przycisk automatycznej regulacji może automatycznie regulować pozycję I-MARK

Instrukcja obsługi

1. Używając metody etykietowania na kółkach

2. Za pomocą przenośnika rolkowego etykiet i etykiety standardowej za pomocą koła przesuwa się wzdłuż szyny prowadzącej w celu etykietowania

3. Etykieta za kołem etykiety, automatyczne wykrywanie czujnika I-MARK

4. Po potwierdzeniu elektronicznej pozycji oka, demodulator automatycznie dostosowuje prędkość koła etykietowego, a następnie prawidłowo określa pozycję cięcia etykiet

5. Etykieta po etykiecie przekręć na ścinanie, aby wyciąć standardową operację, a następnie wytnij etykietę do przyssawki próżniowej

6. Czujnik wykrywający etykietę uchwytu, etykietę w bębnie z tworzywa sztucznego, operację klejenia

7. Przez przenośnik do pojemnika dostarczającego gwiezdnego koła są odpowiednio ułożone, po raz pierwszy zeletyzuj etykietę w obszarze stołu, etykietując, a następnie polegaj na roli pasa synchronicznego i popraw etykietowania.

Opis urządzenia

1. Sterowanie: PLC, falownik

2. Urządzenie zabezpieczające

2.1. Część napędowa jest wyposażona w zabezpieczenie przed przeciążeniem

2.2. Dostarcz urządzenie anodowe do przyłączania gwiazd

2.3. Bez urządzenia do wykrywania butelek

2.4. Do urządzenia do wykrywania przeciążenia butelki

2.5. Dostawa bębnów gumowych bez standardowego zakończenia urządzenia operacyjnego

Wiele elementów

1. Taśma przenośnikowa

2. Dostarcz starwheel

3. Stacja standardowa

4. Przyssawka próżniowa

5. Sterownik

6. Klej topliwy na klej

7. Rolka klejąca

8. Pas synchroniczny

9. Zaznacz dział cięcia

10. Etykieta Przewodnik

11. Ramy

12. Strefa gazowa i smarująca

13. Elektryczny

Kompatybilne części

1. Dostarcz starwheel

2. Przyssawka próżniowa

3. Śruba napędowa

4. Podziel koło gwiazdowe

5. Szyna na etykietę

6. Przegrody

7. Wskaźnik biegów

8. Pas synchroniczny

Parametry techniczne

Ink Jet Coder (Videojet Brand)

Ta maszyna służy do drukowania daty na butelkach. Ma inspektora. Gdy butelki tu przychodzą, inspektor go znajdzie i wyśle ​​sygnał do drukarki, więc automatycznie wydrukuje datę na butelkach. Jego obsługa jest bardzo wygodna, a atrament jest normalnym typem, który można znaleźć wszędzie.

Maszyna do pakowania folii z tworzyw sztucznych

parametry techniczne

Forma opakowania: 2 × 3,3 × 4,3 × 5,3x3,4 × 5,4 × 6 (w zależności od butelek)

Moc robocza: trójfazowa-pięcioliniowa 380V / 50Hz

Ciśnienie robocze: 0,6 ~ 0,8Mpa

Rozmiar komory kurczy: L × W × H = 2400 × 650 × 450 (mm)

Prędkość: 12szt / min

Temperatura zgrzewania i cięcia: 190 ℃ ~ 230 ℃

Temperatura obkurczania: 200 ℃ ~ 280 ℃ Materiał: PE

Rolka o szerokości filmu: ≤600 Rolka o grubości filmu: 0,06 ~ 0,12 mm

Rolka o średnicy filmu: ≤ 450 mm Hałas pracy: ≤ 65dB

Całkowita moc: 30KW Łączna waga: 2500 kg

Rozmiar urządzenia: L × W × H = 14340 × 1100 × 2100mm

Szerokość taśmy przenośnika: 541 mm, Wysokość linii produkcyjnej (Zakres regulacji 150 mm)

Główne cechy

1. Wygląd zewnętrzny jest zwarty, doskonały, a rama nowatorska. Poszczególne, naprawa jest łatwa. Wpływ elektronów na karmienie filmem, jest spokojny, zmiana filmu jest szybka.

• Zastosowanie izotermicznego noża uszczelniającego i tnącego. Intensywność uszczelki to 3-krotne chłodzenie noża uszczelniającego i tnącego, a żywotność powyżej noża do chłodzenia i cięcia wynosi ponad 80 razy. Czas uszczelniania i cięcia wynosi 0,6 s

3. Regulacja prędkości systemów transportowych poprzez zmiany częstotliwości, akcja transmisji jest precyzyjna i synchroniczna.

4. Komora skurczowa wykorzystuje wirowy termiczny obieg powietrza, konfiguracja jest logiczna, izolacja termiczna izolacji cieplnej, dokładność termostatu jest wysoka, a efekt upakowania jest lepszy.

5. Podczas przenoszenia produktu do przodu. może automatycznie grupować produkt w opakowaniu, aby zaoszczędzić czas i zwiększyć wydajność pakowania

6. Model ideowy pakowarki termokurczliwej średniej prędkości na rynku krajowym
