Elektryczna linia produkcyjna do pakowania w 3 fazach 50Hz, puszka do butelkowania, maszyna do depaletyzacji

streszczenie

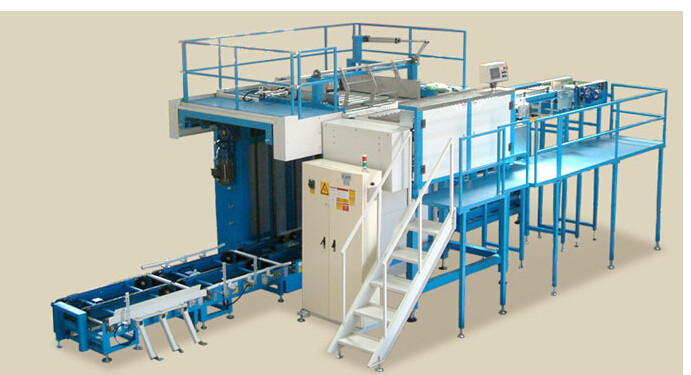

Ten automatyczny depaletyzator przeznaczony jest do puszki z trzema elementami, puszki dwuczęściowej lub butelki szklanej do rozładunku. Puste puszki (butelki) są unoszone i wypychane do przenośnika siatkowego, a następnie przenoszone do wózka suwakowego pralki lub automatycznej pralki za pomocą plików przenośnika. Maszyna zamiast ręcznego wyładunku puszki (butelki), co poprawia wydajność produkcji, i jest idealną i niezbędną maszyną dla dużych i średnich i małych przedsiębiorstw produkujących napoje.

Główny parametr

Zdolność produkcyjna: 3000-5000CPH

Typ puszki: Ø52- Ø 153

Wysokość puszki: 39-170 mm

Wysokość mieszania dla rozładunku: 2800 mm

Może pchać typu: pneumatyczne

Moc: 2KW

Rozmiar: 3500 * 2600 * 3800

Waga: 1500 kg

Teoria i wydajność

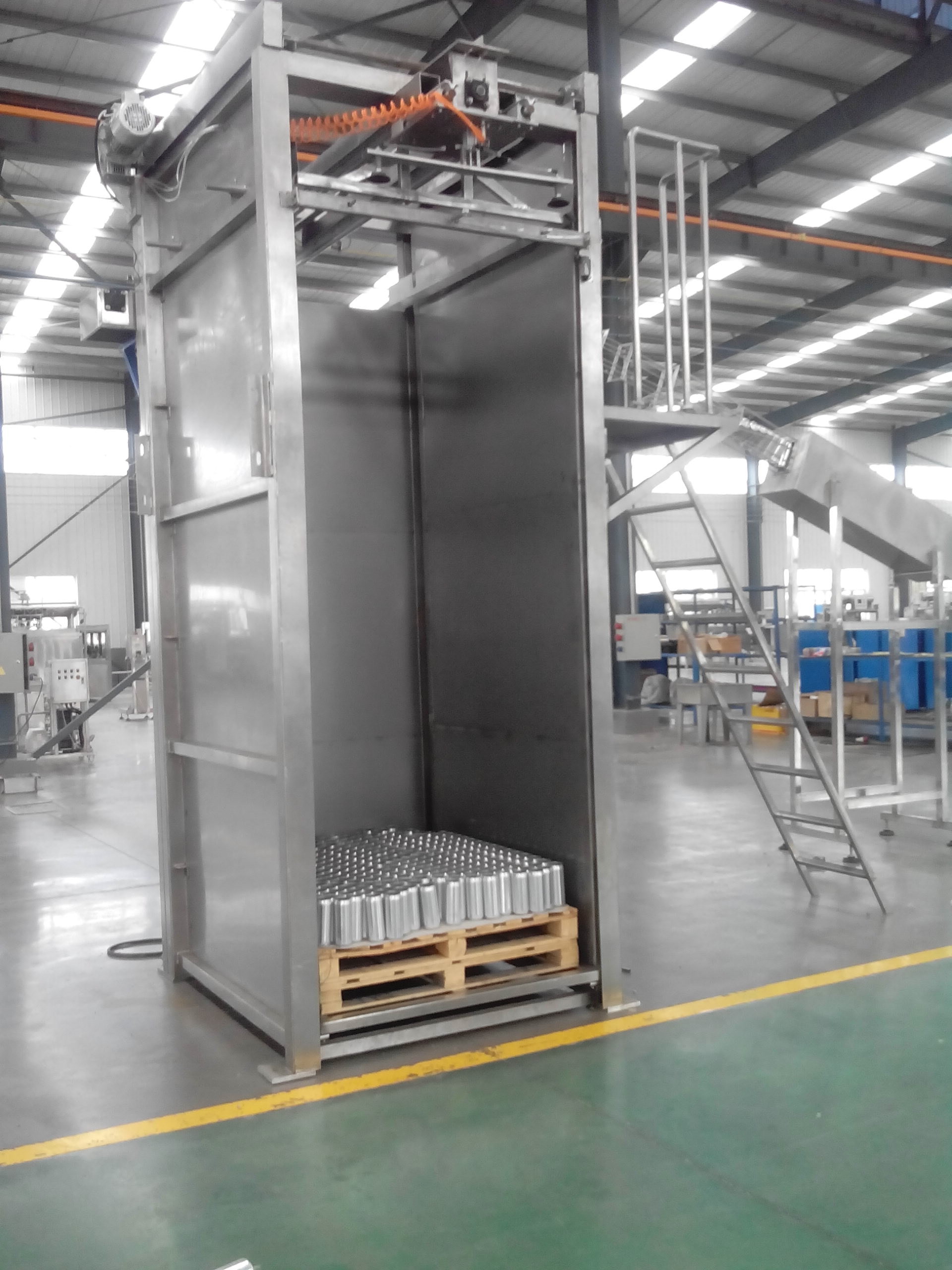

Teoria: Maszyna będzie układana w stos na palecie pustych puszek, od góry w górę i dociskana do taśmy przenośnika

Wydajność depaletyzatora

Wymiana ręcznej puszki (butelki) bez obciążenia, co poprawia wydajność produkcji

Typ wypychania pustego może: Typ śruby kulowej oznaczający, że kolejne działanie lub akcja pojedynczego koła mogą być opcjonalne. Będzie to wygodne w obsłudze i o dużej możliwości zastosowania.

Używany do różnych rozmiarów puszek cynowych lub aluminiowych

Główne składniki

Ta maszyna składa się z ramy głowy, stołu roboczego do podawania sterty, systemu podnoszącego, urządzenia do popychania puszek, systemu do blokowania, taśmy z siatki buforowej i może rozładowywać taśmę przenośnika oraz system elektryczny, elektryczny i pneumatyczny itp.

zainstalować

Ta maszyna została już zmontowana i przetestowana przed dostawą. Tak więc maszyna nie musi się montować, gdy maszyna dotrze do fabryki klienta. Maszyna powinna być zainstalowana w wyznaczonym miejscu i nałożyć ją na płaską powierzchnię (maszyna powinna być zainstalowana płasko), części, które muszą stykać się z ziemią za pomocą wybrzuszonej śruby. Następnie klient musi podłączyć wszystkie przewody elektryczne i olejowe.

Dostosować

Kontrola całego urządzenia przed regulacją i uruchomieniem w celu uniknięcia uszkodzeń maszyny podczas transportu wpłynie na działanie maszyny. I upewnij się, że wszystkie elementy złączne są dokręcone.

Sprawdzanie prawidłowego kierunku silnika.

Sprawdzanie układu hydraulicznego we właściwym stanie i brak wycieków, gdy maszyna pracuje bez obciążenia. I sprawdzenie, czy system kierowania ma nienormalne dźwięki. Ostatnie sprawdzenie położenia stosów w górę iw dół.

To urządzenie wykorzystuje międzynarodową, znaną markę w programowalnym sterowniku jako podstawowy element systemu sterowania, interfejs człowiek-maszyna WEINVIEW jako okno komunikacji wizualnej, idealne do normalnej pracy maszyny.

Zasilanie tego urządzenia: 208 v60hz, powietrze: 0,4-0,6 MPa czystego powietrza. Czy zasilanie, dopływ powietrza jest gotowy, odpowiednio podłączony odpowiednio, otwórz szafę rozdzielczą zasilania, zamknij wyłącznik obwodu dystrybucyjnego, zamknij dystrybucję zasilania, otwórz przełącznik zasilania, zakończ pracę przygotowania sprzętu.

Po zasilaniu interfejs człowiek-maszyna wyświetla się w następujący sposób:

poprzez interfejs człowiek-maszyna Nie mam sprzętu może być szereg operacji, spełniają wymagania naszej produkcji, działa w następujący sposób:

Kliknij na "enter", aby wejść do ekranu menu, Przez ekran menu Możemy wprowadzić obraz, dla powiązanych operacji Menu poniżej ekranu:

2. Kliknij "ekran ręczny", ekran menu głównego, Wejdź do ekranu ręcznego, Na zdjęciu odpowiednio dla każdej operacji siłownika, aby wdrożyć ręczne debugowanie, rozwiązywanie problemów, obsługę ręczną, itp. Uwaga: na ekranie ręcznym znajduje się Przycisk podajnika w górę, taca zacznie się podnosić, gdy pojawi się próba słoika w celu wykrycia obiektów lub praca podsufitki tacy, zatrzymanie palety wzrośnie. Po odłożeniu zasobnika zasobnik zaczął się obniżać, gdy dolny ogranicznik zasobnika ma pracę, paleta przestaje opadać. Przyciski do przesyłania prywatnych serwerów, mechanizm pchania czołgu napędzany serwomotorem, aby przejść do przodu, gdy biegną do odległego punktu, pracować daleko sygnał punktowy, prywatny serwer zatrzymać silnik do przodu. Przycisk odwrotny serwerów prywatnych, odwrócenie zasilania serwerów prywatnych, ruch mechanizmu napędowego wstecznego mechanizmu pompowania, kiedy sygnały źródłowe lub punkt bliski działają, silnik prywatny odwraca zatrzymanie silnika. Zdjęcie poniżej:

3. Kliknij na główne menu "automatycznego ekranu", na obraz automatyczny, na obrazie możemy wykonać automatyczną obsługę urządzenia, uwaga: automatyczne wczesne działanie musi wcześniej ustawić obrazy parametrów, w przeciwnym razie może spowodować awarię sprzętu. Przed pierwszym uruchomieniem automatycznie, konieczne jest zainicjowanie w interfejsie obsługi ręcznej, działanie sprzętu, jest spadek przycisku tacki, czy taca w najniższej pozycji, zgodnie z przyciskiem odwrócenia prywatnych serwerów lub przyciskiem pochodzenia, powróci do mechanizmu pchającego zbiornika początkowego . Następnie wróć do automatycznego ekranu, kliknij urządzenie startowe automatycznie. Proces automatycznego uruchamiania przebiega w następujący sposób: napęd tacy może się podnieść, aby zabezpieczyć cylinder butli przed przerwaniem pracy, a gdy jest test słoika, aby wykryć puszki, zatrzymanie palety wzrośnie, popchnij instytucje zbiornika pod napęd serwomotoru, aby przesunąć naprzód do puszek w dół przenośnik łańcuch napędowy, łańcuch transportowy będzie puszki do następnych procedur roboczych, gdy zostaną wykryte sygnały z pełnego zbiornika lub nie mogą wypchnąć puszki puszek, popchnąć instytucje zbiornika do zaprzestania pracy, gdy nie mniej niż puszki mogą popchnąć sygnał puszki wykrywanie, pchanie instytucje czołgów kontynuują bieg do przodu, aż do momentu dotarcia do sygnału punktu dalekiego, biegnij do sygnału punktu końcowego, praca tektury tekturowej, opóźnienie na pewien czas, praca z tektury kartonowej, przyklejenie do tektury, popchnięcie zbiornika instytucje zaczynają się odwracać, gdy odwrotna pozycja wyjściowa, zawór tekturowy przestaje działać, tektura, aby zabezpieczyć cylinder butli, aby przestał działać, a taca nadal się podnosi, do następnego procesu pchnięcia, po osiągnięciu parametru piargi n ustawić liczbę warstw, przesunąć powrót korpusu zbiornika do pozycji początkowej, taca automatycznie się obniży, a ograniczenie prądu automatycznie dobiegnie końca. Automatyczny obraz poniżej:

Kliknij "Ustawienia parametrów", aby przejść do ekranu głównego menu Parametr Interfejs ustawień, interfejs możemy do rozsądnego zestawu wewnętrznych parametrów systemu, osiągnął idealne wymagania. Uwaga: "ręczne naciśnięcie może przyspieszyć" odnosi się do ekranu ręcznego, kliknij "prywatne serwery do przodu", "odwrócenie prywatnych serwerów", prędkość silnika serwomechanizmu. "Prędkość pchania" odnosi się do stanu automatycznego działania, mechanizm pchanego zbiornika napędzany przez serwomotor automatycznie przesuwa się do przodu z prędkością czołgu. "Automatyczna prędkość powrotna" odnosi się do automatycznego stanu pracy, mechanizmu pchanego zbiornika napędzanego przez prędkość silnika serwosilnika, aby powrócić do pozycji początkowej. ! Zwróć szczególną uwagę na wartość zadaną prędkości nie większą niż 10000, w przeciwnym razie uszkodzisz urządzenie. "Warstwa puszki" odnosi się do puszki szopki posiadającej kilka warstw, jeśli numer warstwy puszki się zmienił, należy zmodyfikować parametry, lub automatycznie uruchomić nie będzie mógł działać. "Czas pracy cylindra" odnosi się do automatycznie uruchamianych mechanizmów mechanizmu pchającego, które osiągnęły punkt końcowy, czas pracy cylindrów tekturowych. Interfejs ustawień parametrów wygląda następująco:

Kliknij na obrazki parametrów "alarmu awarii", wejdź do interfejsu alarmu błędu, interfejs wyświetli źródło usterki, ułatwi operatorom serwisowym wykrycie alarmu usterki, obraz błędu poniżej;

Utrzymać

Bardzo ważne jest utrzymanie depaletyzatora. Wyjaśnienie, smarowanie i konserwacja są pomocne w poprawie jakości i przedłużeniu życia maszyny. Dlatego personel operacyjny powinien znać zasady i strukturę maszyny. A personel musi mieć silne poczucie odpowiedzialności i może naprawić maszynę na czas i prawidłowo.
