Główne zastosowanie i charakterystyka:

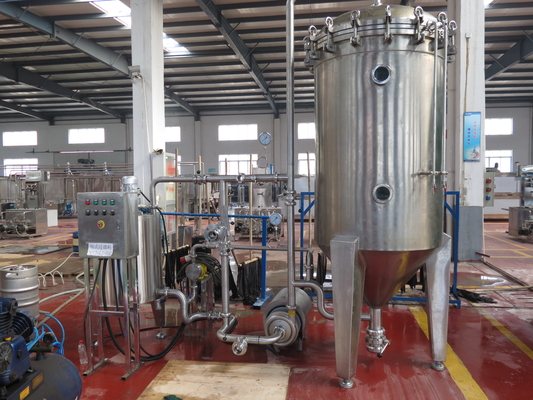

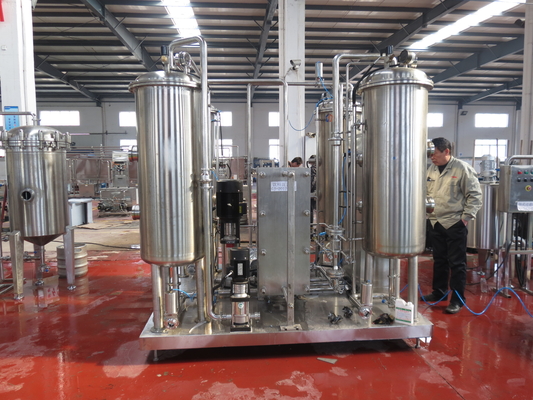

GD-YH-3000 Model miksera do napojów jest używany do produkcji wszelkiego rodzaju napowietrzanego napoju (mieszanie z syropem i dwutlenkiem węgla do napoju), takich jak lemoniada, cola, sok owocowy i inne wody sodowe. Jest głównym wyposażeniem kompletnych zestawów linii do produkcji napojów, w szczególności jest kluczowym wyposażeniem do produkcji napojów o średniej i wysokiej jakości.

Charakterystyka:

Maszyna przyjmuje zaawansowaną technologię mieszania przemysłu chemicznego - karbonizator. Ma cechy większego obszaru przenoszenia gazu i cieczy, mniejszej rezystancji, wyższej wydajności, mniejszego zużycia energii i prostszej struktury. Maszyna przyjmuje także wielostopniowe pompy odśrodkowe, których wydajność jest niezawodna, a hałas jest niewielki. Wszystko to sprawia, że ​​funkcja kompletnych zestawów urządzeń jest bardziej niezawodna.

Proporcje mieszania są dokładne i można je łatwo regulować. Możesz łatwo dostosować moc wyjściową oraz proporcję syropu i wody bez wymiany jakichkolwiek części maszyny.

Maszyna przyjmuje odtlenianie wstecznego dwutlenku węgla, nie tylko może zaoszczędzić dwutlenek węgla, ale może również osiągnąć cel odtleniania, sprawić, że odpowietrzona woda będzie miała dobry efekt karbonizacji.

Ta maszyna może być łatwo dostosowana do zawartości gazowanej, zgodnie z wymaganiami zawartości napoju gazowanego, poprzez właściwe działanie do dostosowania procesu.

Ta maszyna ma doskonały system automatycznej kontroli, ma zalety koordynacji działania, prostej konstrukcji, ciągłej produkcji i wysokiej automatyzacji.

Maszyna posiada przepływ procesu czyszczenia na miejscu, rozsądną strukturę, może być wygodny do dezynfekcji chemicznej, dezynfekcji termicznej i płukania, zgodnie z wymogami prawa higieny żywności.

Wyniki technologiczne i podstawowe dane:

Wydajność produkcyjna: 3000L / H

Regulacja zakresu proporcji syropu i wody 1:13 - 1:10

Zawartość gazu (CO2: H2O) ≥ 2,5

Dokładność mieszania: ≤ 2%

Temperatura na wlocie wody lodowej 0 ~ 4 ℃

Ciśnienie na wlocie wody lodowej 0,01 ~ 0,08 MPa

Temperatura na wlocie syropu 0 ~ 4 ℃

Ciśnienie wlotowe syropu 0,01 ~ 0,08Mpa

Ciśnienie na wlocie CO2 0,4 ~ 0,5Mpa

Czystość CO2> 99,9%

Ciśnienie robocze zbiornika: 0,2 ~ 0,4 MPa

Całkowita moc silnika 4,5kw

Rozmiar obrazu: 2000 × 1800 × 2400mm

Główny przepływ struktur i procesów

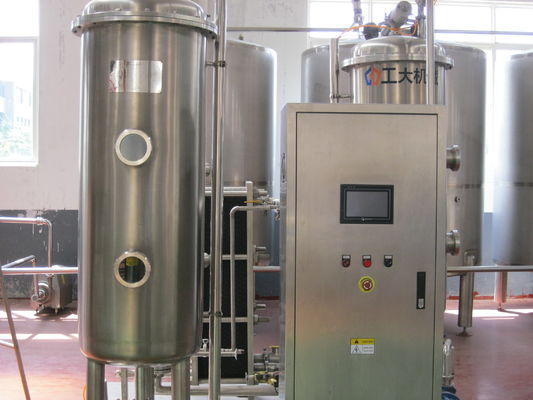

Ta maszyna składa się z miernika zawartości, mieszalnika statycznego, zbiornika magazynowego, elektrycznego układu sterowania i węglanu oraz niezbędnych procesów produkcyjnych i rurociągów procesu czyszczenia (wyposażonych w zawór kulowy, stroboskop, zawór elektromagnetyczny, zawór zwrotny itp.).

Główny proces przetwarzania:

Zimna syropowa pompa wielostopniowa Kontrola ilości

Wypełniacz Zbiornik akumulacyjny

Wskazanie systemu produktu :

Wlot pompy cyrkulacyjnej: wstępne nasycanie wody przez zawór proporcjonalny do regulacji przepływu wody, zawór zwrotny wlotu pompy do wlotu do karbonatyzacji, syrop przez zawór proporcjonalny proporcjonalny do syropu, zawór kulowy, zawór zwrotny do wlotu do pompy węglowej, dostosowanie proporcji między otworem zaworu, woda i syrop w stałym stosunku, ssanie pompy jest równomiernie wymieszane.

Sekcja wylotowa pompy karbonatowej: dobry stosunek syropu zmieszanego z wodą przez pompę węglową, poprzez zawory ilościowe, przepływomierze, zawory zwrotne, mieszalniki statyczne do zbiorników magazynowych. Mieszalnik statyczny wypełniony wieloma płytami falistymi, zwiększający powierzchnię kontaktu gaz-ciecz i czas kontaktu, wstępne nasycanie napojów importowanych do mieszalnika statycznego w tym samym czasie, dostęp do 0,6Mpa gazu CO2, płynne połączenie obrotowe przez labirynt falistych folii , po raz kolejny zmieszane, więc pić, aby osiągnąć wymaganą zawartość powietrza. Następnie wejdź do zbiornika utrzymując ciśnienie, CO2 całkowicie rozpuszcza się w napoju.

Elektryczny system sterowania: To elektryczne sterowanie maszyny wykorzystuje sterowanie PLC, działanie ekranu dotykowego, może automatycznie koordynować różne części maszyny w celu kierowania pracy, takiej jak woda, do syropu, mieszanego poboru węgla, nadciśnieniowego układu wydechowego. Czerwone światła i alarmy na zbiorniku do wstępnego nasycania dwutlenkiem węgla i alarmie poziomu cieczy w zbiorniku oraz super-instrukcjach. Główny obwód instalacji elektrycznej, z przeciążeniem przełącznika powietrza i zabezpieczeniem przed zwarciem do silnika, układ sterowania niskiego napięcia wykorzystuje 24V DC wysyłane do przekaźnika, przekaźnik niż AC jest znacznie mniej ciepła, przedłużona żywotność, poprawiając w ten sposób ogólną niezawodność .

Transport i przechowywanie

Surowo zabronione jest zakłócanie lub wstrząsanie maszyny podczas transportu i montażu, w celu ochrony jej rurociągów, manometru i wskaźnika poziomu przed poluzowaniem lub uszkodzeniem.

Maszynę należy przechowywać w osłoniętym miejscu i utrzymywać w czystości.
