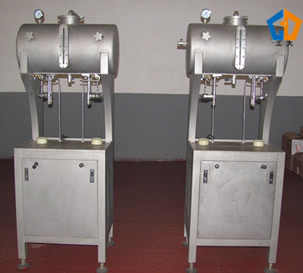

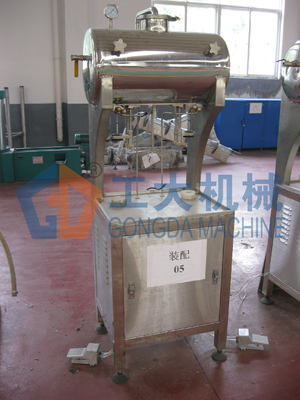

Pneumatyczna elektryczna butelka izobaryczna maszyna do napełniania automatyczna z dwiema dyszami

Główna specyfikacja techniczna i wymagania

Główna specyfikacja i rozmiar

Rozmiar formy płyty: 600mm * 500mm (długość × szerokość)

Wysokość formy płyty: 750 mm

Rozmiar urządzenia: 600 mm × 500 mm × 1600 mm (długość × szerokość x wysokość)

Skok tłoka cylindra: 250 mm

Waga: 105 kg

Zdolność produkcyjna: 300-500 butelek na godzinę

Metody wypełniania: wypełnianie izobarowe

parametry techniczne

Ciśnienie źródła wina: 0,15 ~ 0,2 MPa

Ciśnienie źródła powietrza: 0,4 ~ 0,6 MPa

Ciśnienie: 0,15 ~ 0,2 MPa

Ciśnienie cylindra: 0,4 ~ 0,5 MPa

Ciśnienie zasilania: 220V 50HZ

Główny składnik:

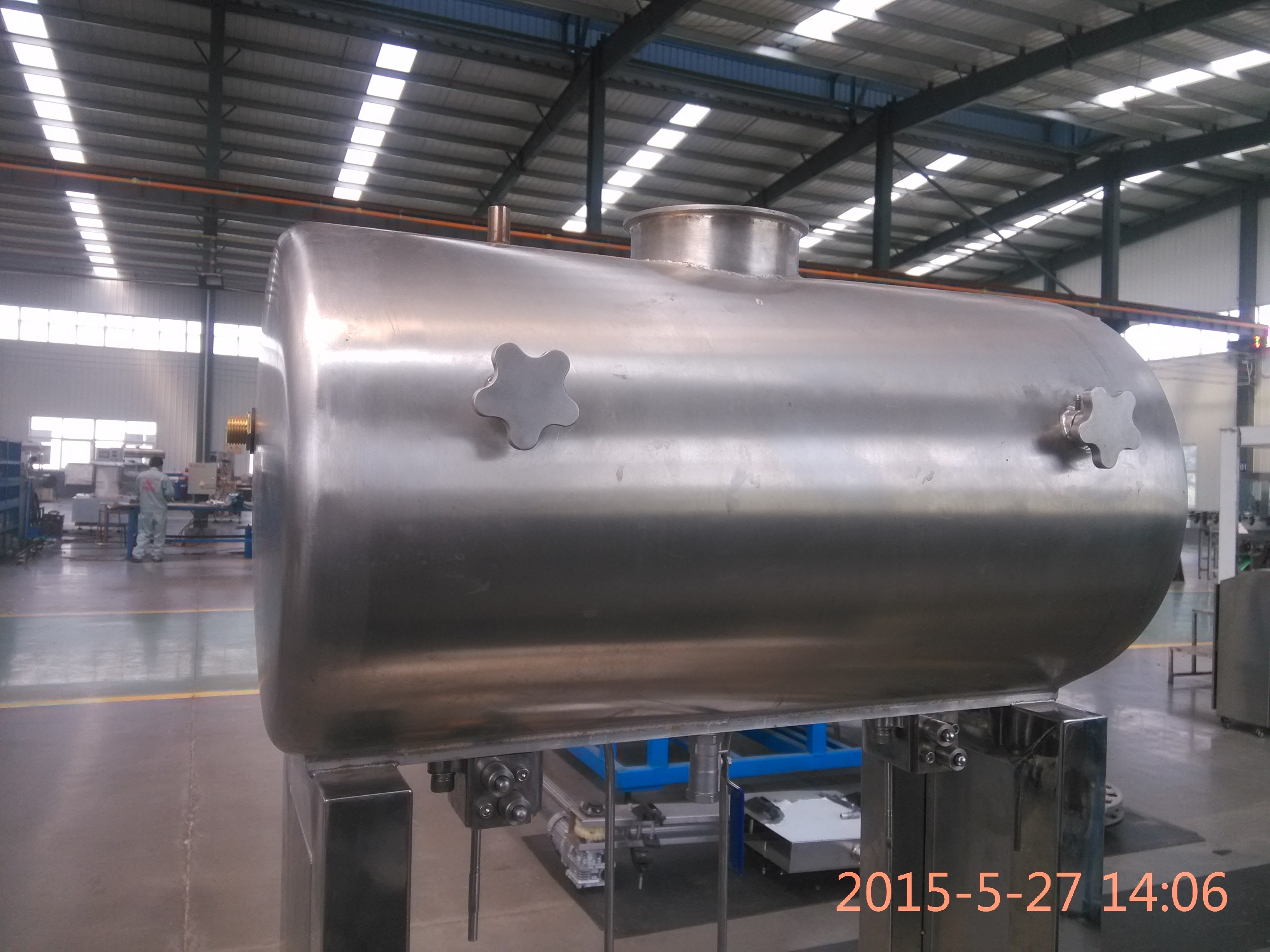

Rama maszyny, kanister do przechowywania piwa, zawór do napełniania piwa, system próżniowy, system jack-up z napędem pneumatycznym (patrz rysunek 1)

Instalacja i uruchomienie urządzeń

Instalacje

Wymagany obszar instalacji: Obszar instalacji powinien mieć źródło CO i dobry stan odwadniania wody

Łączenie ścieżki gazu z rurą (odpowiednie połączenie)

Interfejs źródła wina: można użyć węża φ12 połączyć źródło wina z interfejsem źródła wina

Porty do dokowania powietrza: możliwość zastosowania φ wysokociśnieniowej rurki PU z PU i zaworu regulacji prędkości, szybkie dokowanie złącza trójnikowego. Długość rury powietrznej zależy od klimatyzacji producenta

Porty do dokowania ciśnienia COprepare: można użyć rurki powietrznej φ10 wysokiego ciśnienia i szybkiego dokowania złącz

Podłączenie zasilania: Urządzenie przyjmuje 220 V 50 HZ Źródło, metoda uziemienia powinna opierać się na sile zasad bezpieczeństwa jednostki użytkownika

Regulacja, ochrona uziemienia lub ochrona zerowa

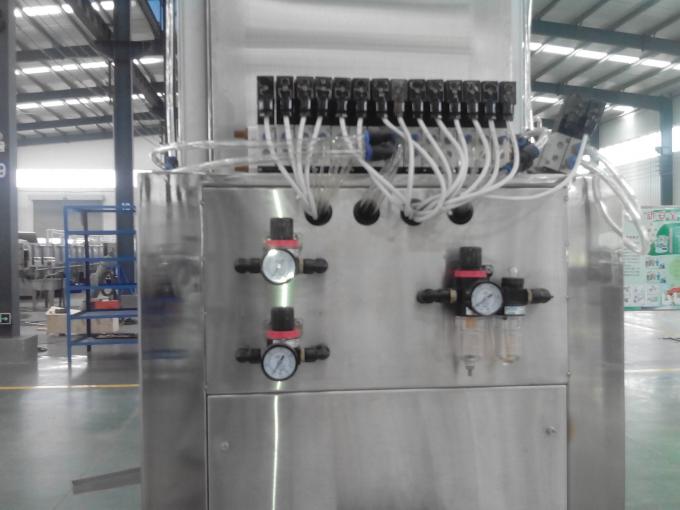

Kontrola ciśnienia

Ciśnienie cylindra: wyreguluj ciśnienie zaworu butli do 0,5 Mpa

COprepare pressure: dostosuj ciśnienie COprepare do 0.18 ~ 0.2Mpa

Obsługa i konserwacja

Podłącz rurkę impulsową elektryczną, gazową i winną, sprawdź pompę próżniową, aby uniknąć braku oleju próżniowego

Wysuszyć wodę z butelki, wyczyścić beczułkę w sklepie (czysty sposób, aby zobaczyć 4.3)

Wykonaj ciśnienie wewnątrz butli do 2 kg za pomocą CO2 (równego ciśnieniu puszki do wina), a następnie wlej wino do beczki do przechowywania (automatyczna kontrola poziomu)

Otwórz pompę próżniową i sprężarki powietrza, spraw, by ciśnienie w zbiorniku podciśnienia było - 0,05 MPa lub mniejsze, sprężarka przekazywana do 0,5 MPa.

Nadzienie

Umieść butelkę na cokole butelki, utrzymuj zawór do napełniania w pozycji zamkniętej

Otwórz przełącznik kontroli butli, podnieś butelkę i zamknij zawór irygacyjny do wina

Kliknij przycisk podciśnienia (wysoki przycisk), wypompuj powietrze z butelki

Obróć uchwyt widelca, wyrównaj ciśnienie w butelce zgodnie z ciśnieniem w

przechowuj beczkę

Obróć widelec i otwórz zawór irygacyjny, teraz możesz zacząć wypełniać

Zamknięte zawory irygacyjne do momentu, aż poziom cieczy będzie stabilny,

Kliknij przycisk Zwolnienie ciśnienia (dolny przycisk), zamknięty przełącznik cylindra, załóż nakrętki, a następnie przygotuj dławik.

Mycie (cztery kroki) Jeśli chcesz wyczyścić sprzęt po całym dniu

praca lub długotrwały urlop nieużywany, potrzebujesz głównie czyszczenia wnętrza.

Płukanie wodą: Najpierw używaj wody z przerwami przepłukuj maszynę przez 15 minut (mała woda i kilka razy - dokładnie myj maszynę tam razy, za każdym razem trwa 5 minut, rozpocznij kolejny raz po opróżnieniu zbiornika z resztkami wody, utrzymuj absolutorium zawór odblokowany).

Spuszczanie wody sodowej po opróżnieniu: Po opróżnieniu pozostałej wody, należy ją oczyścić przez 20 minut przy 45 - 50 ℃, stężenie 5% roztworu sody (można również zastosować sposób moczenia, jeśli warunek nie może być dostępny), gdy wykończone, recykling roztworu sody (należy pamiętać, że ochrona - należy nosić urządzenia ochronne, aby zabronić ciała kontaktować się bezpośrednio z ługiem).

Mycie wodą: używaj wody sporadycznie przepłukuj maszynę przez 15 minut po opróżnieniu pozostałego ługu (to samo z 4.3.1)

Płukanie nadtlenku wodoru: Po opróżnieniu pozostałej wody, należy ją oczyścić przez 20 minut w stężeniu 5% nadtlenku wodoru (to samo w punkcie 4.3.2), opróżnić resztkowy nadtlenek wodoru, a następnie zamknąć zawór spustowy i zawór myjący.

Gorąca woda, podchloryn, chlor i sterylizacja mikrobicydami zawierającymi Cl - są zakazane podczas mycia

Konserwacja

Po codziennej pracy należy oczyścić platformę roboczą, źródło zasilania, źródło gazu, źródło wina należy odciąć.

Sprawdź kanał wina, kanał powietrzny w dowolnym momencie, aby uniknąć problemu z wyciekiem

Pewna ilość oleju smarującego musi być przechowywana w trzech złączach olejowych, regularnie opróżniaj wodę z trzech połączeń stawowych i podwójnych.

Całą maszynę należy czyścić co najmniej raz dziennie, aby zapewnić czyszczenie i normalną pracę sprzętu.

Ogłoszenia

Osusz wodę w butelce

Czas ewakuacji powinien być krótki, czas dzielenia napięcia może być nieco dłuższy.

Upewnij się, że bezpieczeństwo, jeśli ciśnienie jest zbyt wysokie lub zbyt niskie, można je ustawić w dowolnym momencie

Poziom oleju w pompie próżniowej powinien znajdować się w środkowej pozycji okna olejowego

• .

gdy ciśnienie w pojemnikach jest niższe niż 0,15 MPa, napełnianie jest zabronione. Powinieneś szybko dostosować go do wymaganego ciśnienia.

Zalety

Urządzenie zostało wykonane z wysokiej jakości stali nierdzewnej, a całe urządzenie zostało wypolerowane, trwałe, bezpieczne, niezawodne, łatwe w obsłudze, czyste i higurskie.
